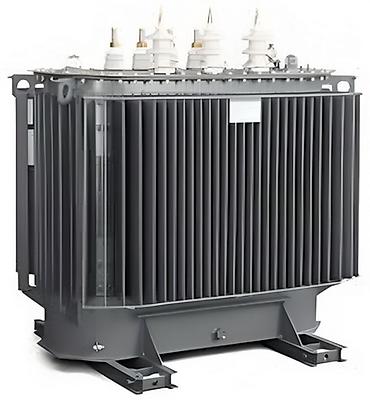

Трансформатор ТМГ21-630-10/6-04 кВА Мощность: от 630 до 3200 кВ•А

Трансформатор ТМГ21-630-10/6-04 кВА

Мощность: от 630 до 3200 кВ•А

Напряжение: 6/0,4 кВ, 6,3/0,4 кВ, 10/0,4 кВ, 10,5/0,4 кВ, 35/0,4 кВ, 35/6,3 кВ, 35/10 кВ

Схемы и группы соединений обмоток: У/Ун-0
У/Zн-11
Д/Ун-11
Ун/Д-11

Гарантия: 5 лет.

Назначение: Трансформаторы ТМГ21 являются трехфазными масляными трансформаторами общего назначения.
Обмотка низшего напряжения трансформаторов этой серии выполнена не из алюминиевых проводов, а из алюминиевой фольги, что сочетает в себе простоту намотки с высоким уровнем надежности.
Ширина алюминиевой ленты равна высоте обмотки низшего напряжения — это существенно уменьшает осевые динамические усилия в трансформаторе. В качестве межслоевой изоляции применена бумага типа DDP, которая в процессе сушки обмоток спекается. Таким образом, создается плотная целостная конструкция, обладающая повышенной стойкостью и к радиальным усилиям.


Трансформаторы ТМГ21 являются трехфазными масляными трансформаторами общего назначения. Трансформаторы изготавливаются с сочетанием напряжений ВН 6 … 35 кВ и НН 0,4 … 10,5 кВ
Согласно ГОСТ 11677, предельные отклонения технических параметров трансформаторов составляют: напряжение короткого замыкания ±10%; потери короткого замыкания на основном ответвлении +10%; потери холостого хода +15%; полная масса +10%.
Обмотка низшего напряжения трансформаторов этой серии выполнена не из алюминиевых проводов, а из алюминиевой фольги, что сочетает в себе простоту намотки с высоким уровнем надежности.
Применение современных обмоточных и изоляционных материалов позволяет создать конструкцию, в которой негативные последствия ударов токов внешнего короткого замыкания сведены к минимуму. Ширина алюминиевой ленты равна высоте обмотки низшего напряжения – это существенно уменьшает осевые динамические усилия в трансформаторе. В качестве межслоевой изоляции применена бумага типа DDP, которая в процессе сушки обмоток спекается. Таким образом, создается плотная целостная конструкция, обладающая повышенной стойкостью и к радиальным усилиям.
Для контроля уровня масла в трансформаторах предусмотрен маслоуказатель поплавкового типа.
Для контроля внутреннего давления в баке и сигнализации в случае превышения им допустимых величин в трансформаторах, размещаемых в помещении, предусматривается по заказу потребителя установка электроконтактного мановакуумметра.
Для измерения температуры верхних слоев масла на крышке трансформаторов предусмотрена гильза для установки жидкостного стеклянного термометра, которым трансформаторы комплектуются по заказу потребителя.
Для измерения температуры верхних слоев масла и управления внешними электрическими цепями трансформаторы, предназначенные для эксплуатации в помещении или под навесом, по заказу потребителя комплектуются манометрическим сигнализирующим термометром.
Вводы и отводы нейтрали обмоток НН трансформаторов рассчитаны на продолжительную нагрузку током, равным 100% номинального тока обмотки НН.
Трансформаторы комплектуются транспортными роликами для перемещения как в продольном, так и в поперечном направлениях.
По заказу потребителей завод может изготовить трансформаторы с параметрами и техническими характеристиками, отличающимися от приведенных в таблицах, любого конструктивного исполнения и с любым сочетанием напряжения и групп соединения обмоток.
Технические характеристики в данном каталоге носят ориентировочно-информационный характер и в любое время могут быть изменены.
