Масляный силовой трансформатор ТМГ11-400/10-УХЛ1 Основные

Масляный силовой трансформатор ТМГ11-400/10-УХЛ1

Основные характеристики:
- Номинальная мощность: 400 кВА
- Класс напряжения: 10/0,4 кВ (ВН/НН)
- Частота: 50 Гц
- Схема и группа соединения обмоток: Д/Ун-11
- Регулирование напряжения по стороне ВН: ПБВ, ступени:
I +5%
II +2,5%
III номинал (6000 В)
IV −2,5%
V −5%
- Режим охлаждения: ONAN (естественное масляное/естественное воздушное)
- Количество фаз: 3
- Потери холостого хода: 577 Вт
- Потери короткого замыкания (при Iн): 4000 Вт
- Ток холостого хода: 0,85%
- Масса масла: 305 кг
- Полная масса: 1255 кг
- Климатическое исполнение: УХЛ1
- Производитель: ОАО «МЭТЗ им. В.И. Козлова», г. Минск, Беларусь
- Год выпуска на шильдике: 2020

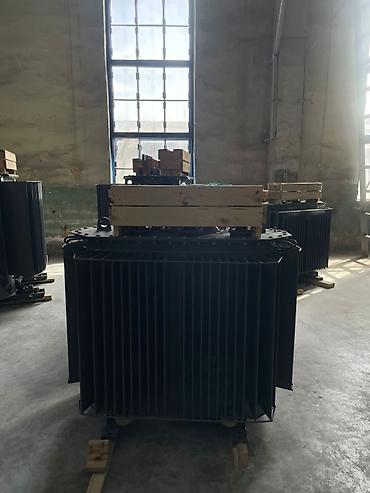

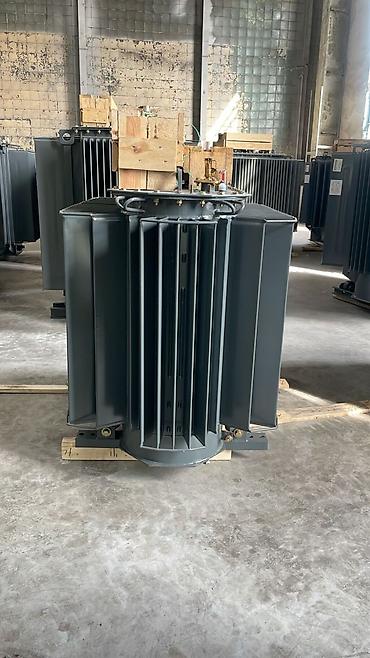

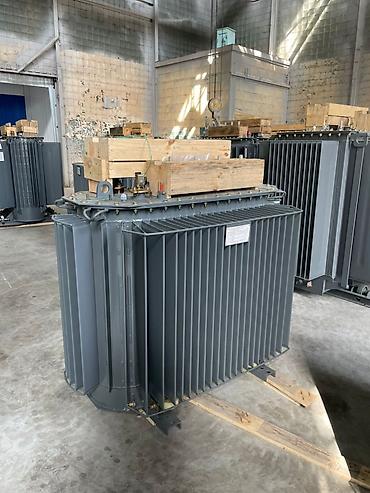

Конструкция:
- Герметичный бак с радиаторными секциями для эффективного отвода тепла.
- Верхний вводной узел с клеммными выводами и переключателем ПБВ.
- Крепёжные проушины и опорные плиты для стационарного монтажа.
- Транспортировочные деревянные укладки.

Назначение:
- Понижение напряжения в распределительных сетях 10 кВ до 0,4 кВ для питания промышленной, коммерческой и жилой нагрузки.
- Применение в РП/ТП, на промышленных площадках, строительных объектах, фермах и др.

Дополнительно:

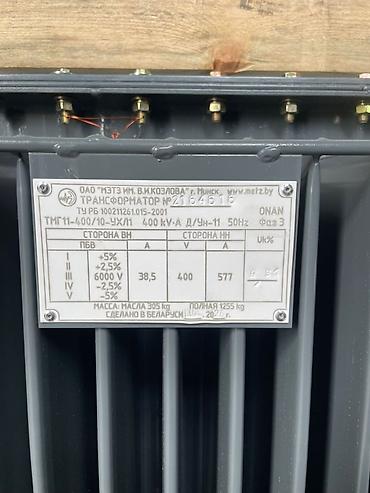

- На шильдике указаны параметры, потери и масса.
- Изготовлено в соответствии с ТУ РБ .015-2001.
