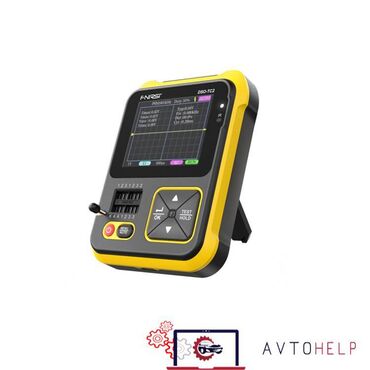

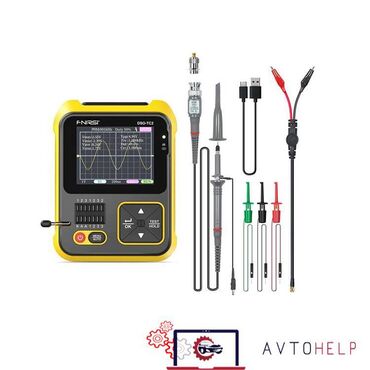

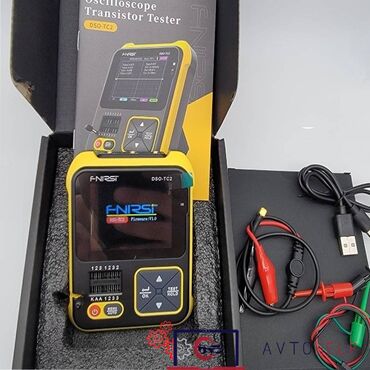

Осциллограф и Тестер Компонентов FNIRSI DSO-TC2
1. Цифровой осциллограф:
* Полоса пропускания = 200 кГц
* Частота семплирования = 2.5 MS/sec
* Входное сопротивление = 1 МОм
* Диапазон входного напряжения с делителем 1:1 = 80Vpp (±40V)
* Диапазон входного напряжения с делителем 1:10 = 800Vpp (±400V)
* Чувствительность по вертикали = 10mV/Div — 10V/Div
* Горизонтальная развертка = 10us/Div — 500s/Div
* Режимы синхронизации = Auto/Normal/Single (Автоматический, Нормальный, одиночный)
* Тип синхронизации = Фронт сигнала, Спад Сигнала
* Уровень синхронизации — Настраиваемый, с индикацией
* Заморозка осциллограммы — Функция HOLD
* Автоматические измерения — Максимум, Минимум, Среднее значение, RMS, от пика до пика, частотомер, длительность периода, скважность.
2. Генератор тестового ШИМ сигнала
* Генератор ШИМ сигнала в режиме осциллографа — частота от 0 до 80 кГц, скважность 0…100%, амплитуда 5V.
* Генератор тестового сигнала в режиме тестера компонентов — от 1.5 кГц до 10 мГц
3. ТЕСТЕР электронных компонентов
* Проверка транзисторов и измерение их параметров: Коэффициент передачи Hfe; Прямое напряжение База-Эмиттер; Отношение тока коллектора к току эмиттера; ICEO, ICES, Прямое напряжение встроенного защитного диода.
* Проверка диодов: Прямое падение напряжения на диоде, емкость перехода, обратный ток утечки
* Полевые транзисторы JFET: Емкость затвора Cg, Ток стока при фиксированном токе затвора, падение напряжения на защитном диоде
* Транзисторы IGBT: Ток стока при фиксированном токе затвора, падение напряжения на защитном диоде
* Транзисторы MOSFET: Напряжение включения Vt; Емкость затвора Cg; падение напряжения на защитном диоде
* Проверка конденсаторов: измерение емкости от 25pF до 100uF; Фактор потерь Vloss
* Проверка резисторов: Измерение сопротивления от 0.01Ом до 50МОм
* Проверка катушек индуктивности: Измерение индуктивности от 10uH, измерение сопротивления катушки постоянному току
* Проверка батарей и аккумуляторов: Измерение напряжения батарей в диапазоне 0.01V — 4.5V. Индикация полярности выводов батареи
* Измерение температуры с помощью датчика DS18B20
* Измерение влажности с помощью датчика DHT1
* Декодирование сигналов с ИК пультов дистанционного управления протокола NEC: Отображение пользовательских кодов и кодов данных, отображение волновой формы сигнала инфракрасного датчика.
Доставка по всему Кыргызстану и страны СНГ
