Датчик пламени Siemens QRB4A-B036B40B – прибор для контроля желтого пламени промышленных жидкотопливных установок. Работает при подключении к автомату горения с непостоянным циклом. Может реагировать на посторонний свет от других источников, что необходимо учитывать при монтаже.

Подробнее о датчике

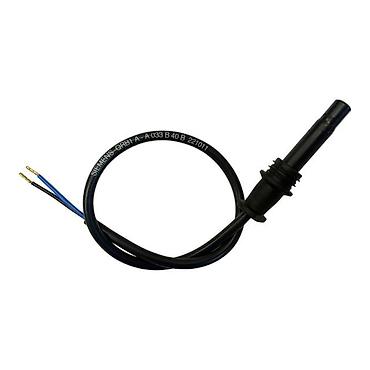

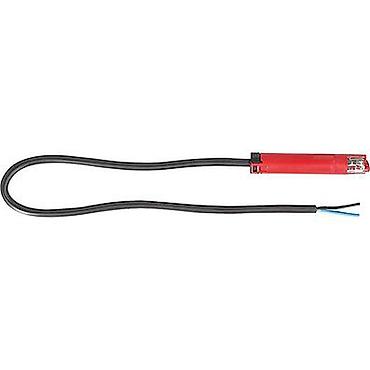

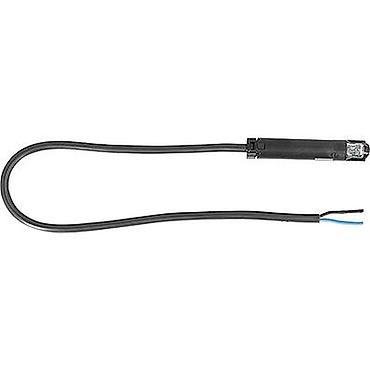

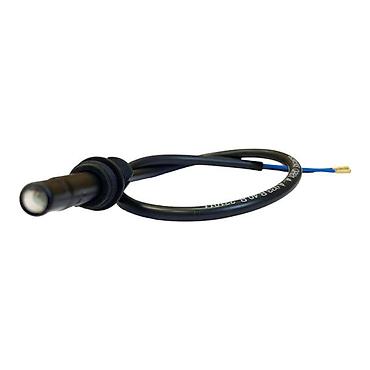

Siemens QRB4 оснащен компактным корпусом с защитой от пыли и влаги класса IP 54. Внутри находится фотодиод, который реагирует на излучение пламени. К корпусу подсоединен 2-жильный кабель (2х0,75 мм², медная жила) с электроизоляцией из термопластика. Для электроподключения к блоку управления на конце кабеля выполнена зачистка. Предусмотрен наконечник.

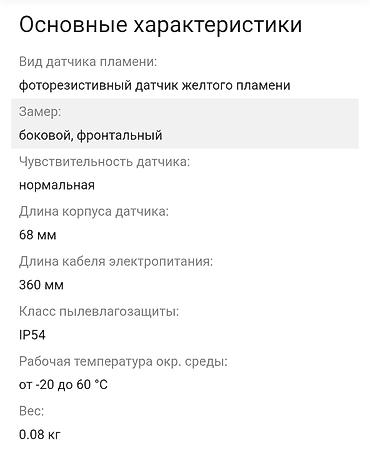

Основные параметры и особенности:

фиксация спектра желтого пламени жидкого топлива;
освещение: боковое (90°) и фронтальное;
нормальная чувствительность;
пылевлагозащита корпуса по стандарту IP 54;
температуры эксплуатации: от -20 до +60 °С;
длина подсоединенного кабеля питания – 360 мм;
комплектация мягкой вставкой для упрощения монтажа;
работа с автоматами горения LMO/ LMV2/ LMV3, по запросу с LME7/ LME8;
установка в горелку в любом положении;
для применения в системах с непостоянным рабочим циклом.
Монтаж

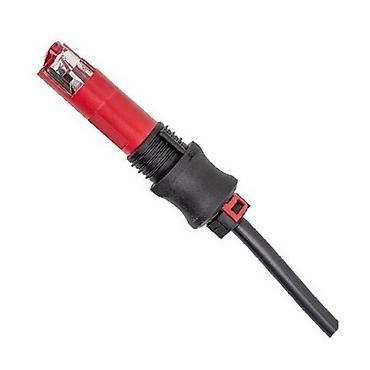

Датчик пламени Siemens QRB4 фиксируется в горелку так, чтобы передача сигнала осуществлялась без помех и потерь. Для монтажа потребуется единственное отверстие с боковой канавкой. Благодаря мягкой пластиковой вставке датчик надежно удерживается в отверстии. Направляющая шпонка позволяет точно выравнивать детектор в наилучшей позиции для замеров.

Важно учесть, что датчик QRB4 способен улавливать части спектра излучения от посторонних источников: футеровочного кирпича, солнечного света, лампы освещения, что диктует необходимость реализации мер безопасности относительно световых помех.

Датчик должен быть защищен от обледенения, образования конденсата, проникновения в корпус влаги во избежание порчи и риска поражения током.

Достоинства:

фронтальный и боковой замеры;
комплектация мягкой заглушкой;
компактные габариты;
стационарный кабель питания с изоляцией из ПВХ;
монтаж в любом положении;
высокий уровень пыле-, влагозащиты корпуса.
