Рубильник поворотный 3-полюсный (разъединитель)
Характеристики по маркировке на изделии:
- Тип: BP32-3S8F/1250-3Z-УХЛ3-НВА (аналог 3-х полюсного переключателя/разъединителя)
- Номинальный ток In: 250 A
- Номинальное напряжение: до 690 В AC (указаны уровни 380/400/415/500/660 В)
- Категория применения: AC-23 B (также присутствуют AC-22 B и AC-21 B для разных Ue)
- Частота: 50/60 Гц
- Степень изоляции Ui: 800 В
- Соответствие: ГОСТ IEC 60947-3
- Год выпуска: 2023
- Маркировка EAC

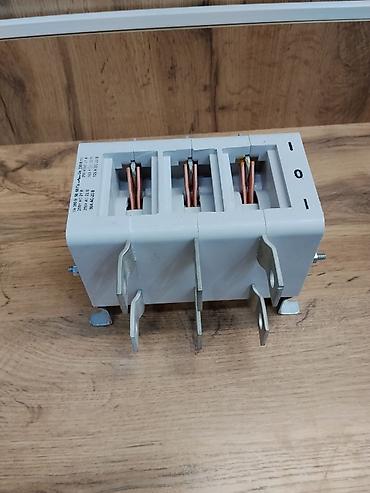

Конструктив:

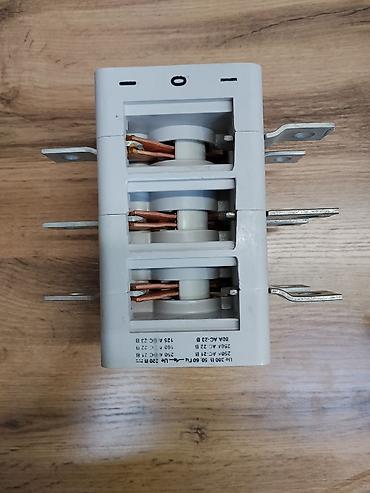

- 3 независимых полюса с видимым разрывом, медные подвижные контакты
- Фронтальный/осевой привод (квадрат под рукоятку/тягу), положение 0–I
- Пластиковый изолирующий корпус с смотровыми окнами
- Массивные выводы-пластины с монтажными отверстиями под болтовое соединение шин/кабелей
- Универсальное стальное основание для крепления на панель/шасси, продолговатые отверстия под винты
- Возможность межполюсных перемычек
Назначение:
- Коммутация и ручное отключение трехфазных цепей, вводных линий, распределительных щитов, ПУЭ щитов АВР (как ручной разъединитель без автоматики)
- Подходит для коммутации активных и смешанных нагрузок, электродвигателей, нагревателей, трансформаторов в категориях AC-21…AC-23
Габариты и особенности:
- Компактный блок с тремя камерами дугогашения
- Четкая индикация положения 0/I
- Конструктив для тяжелых токовых подключений и жесткого шинного монтажа
